Pendant les 2 premières semaines de Juin, la préparation a fait de son mieux pour être à temps !



1

Agitation dans l'atelier à quelques jours du Bourget... La pression monte !

2

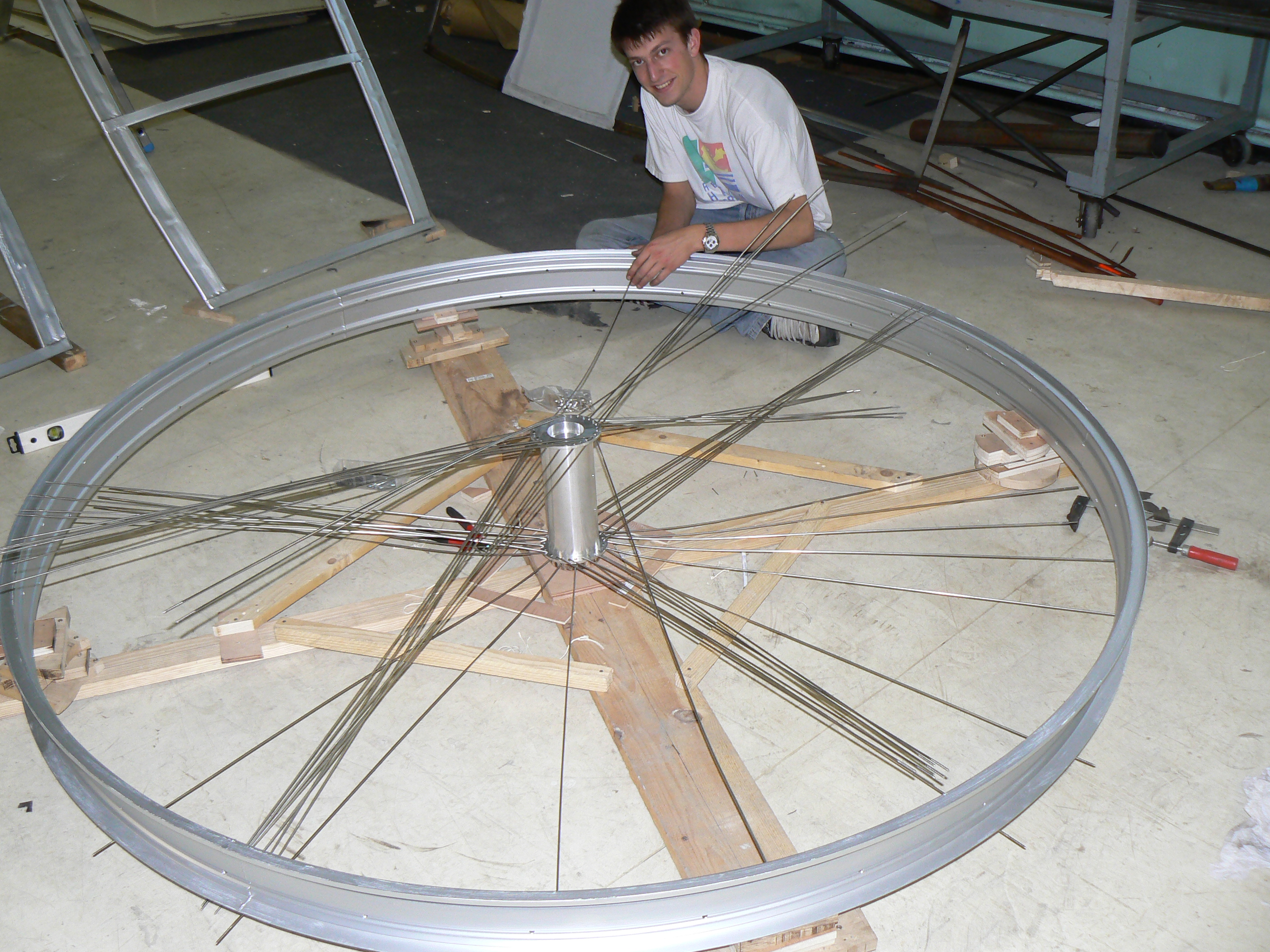

Mise en place des rayons

3

Christophe perce les trous dans les jantes qui laisseront passer les rayons

4

Réglage des rayons... Un travail long et fastidieux...

5

Dévoilage des roues (rappel diamètre de 1m85), hum.... QUE DU BONHEUR !!!

6

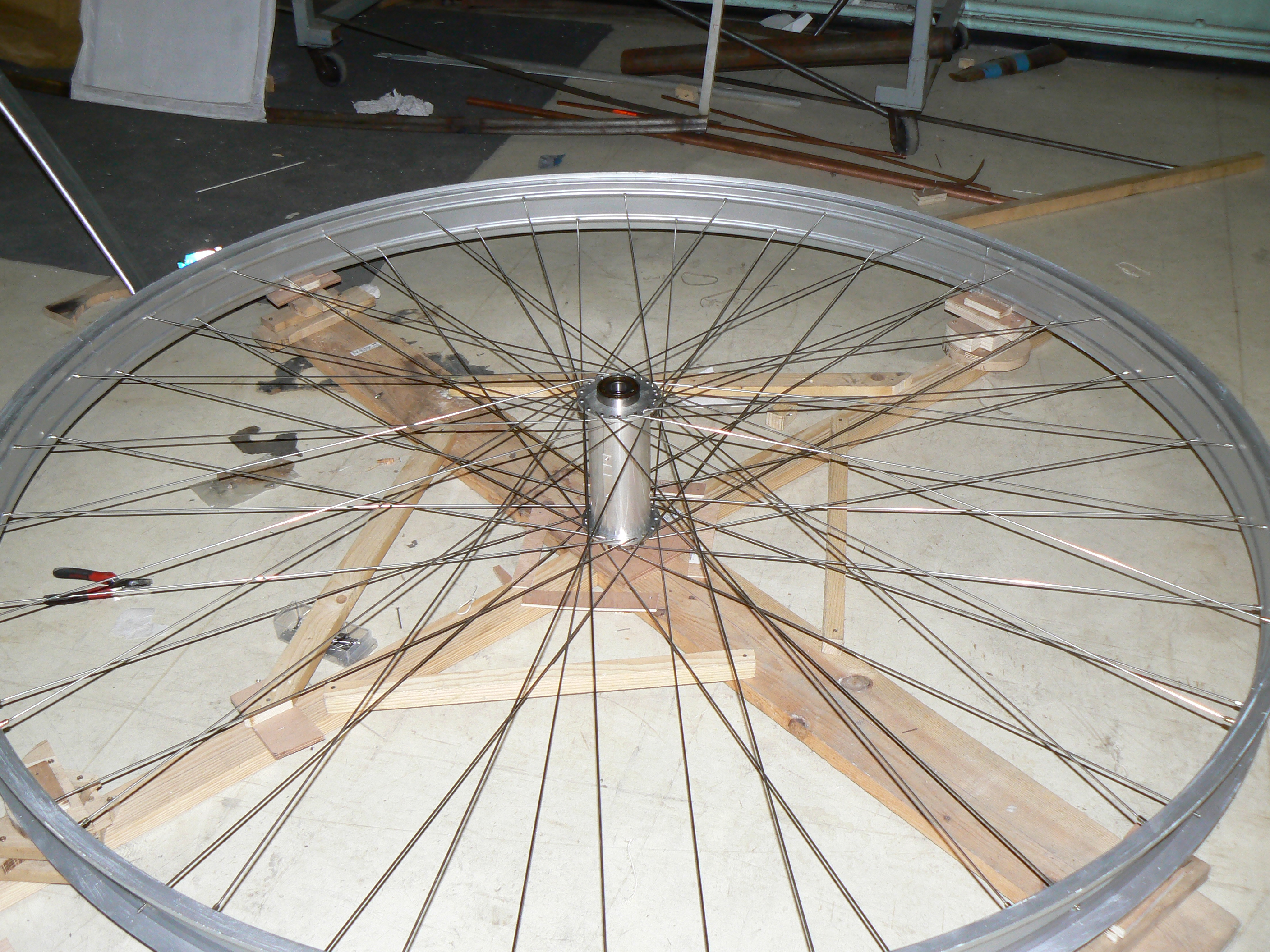

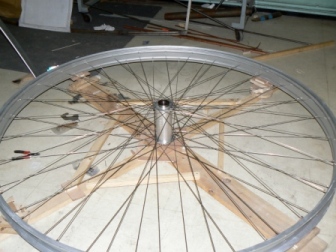

Rayons mis en place !

7

Mise en place du roulement (monté serré, donc avec une masse)

8

Pose d'un rotor...Il faut être grand !

Et ça tourne !! (sous les yeux ébahis de 0G le (re)concepteur du rotor

Et ça tourne !! (sous les yeux ébahis de 0G le (re)concepteur du rotor

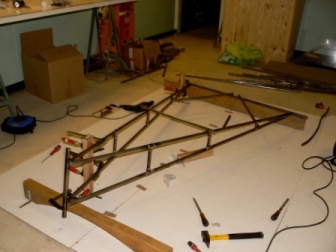

Treillis de plan directeur en cours de fabrication sur son gabarit

Treillis de plan directeur en cours de fabrication sur son gabarit (2)

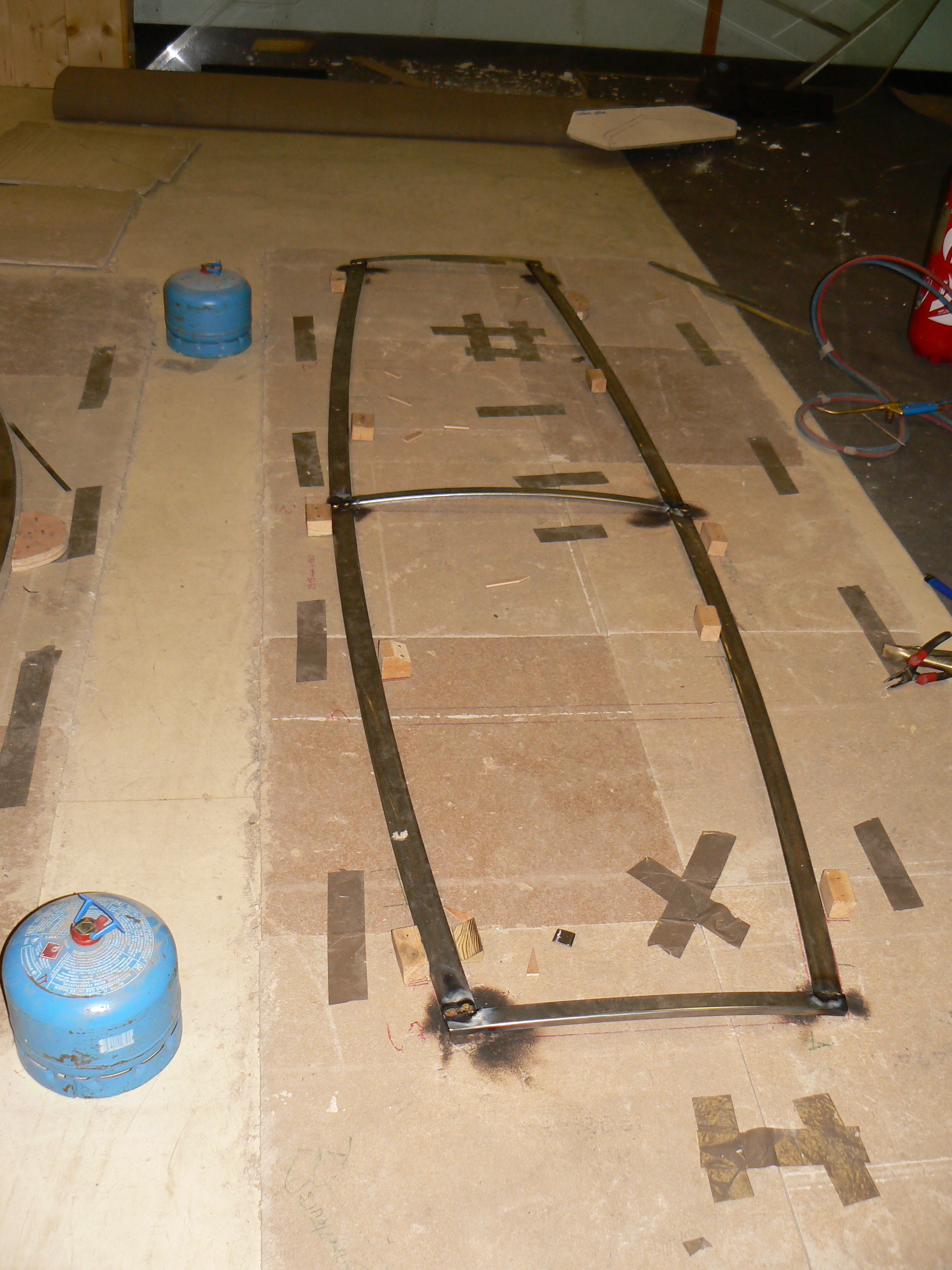

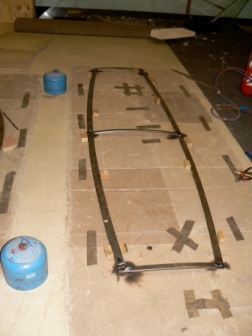

Fabrication des plans directeur sur leur gabarit (2).JPG

Fabrication d'un pale sur son gabarit

L'ours attaque l'entoilage (pour la petite histoire, un aller retour à nancy avait été fait dans la journée pour trouver la toile...!!!).JPG

Christophe attaque l'entoilage (pour la petite histoire, un aller retour à nancy avait été fait dans la journée pour trouver la toile...!!!)

Collage et mise en tension de la toile à l'aide d'un... Fer à repasser !

Collage et mise en tension de la toile à l'aide d'un... Fer à repasser !

ye

Une pale entoilée

jo

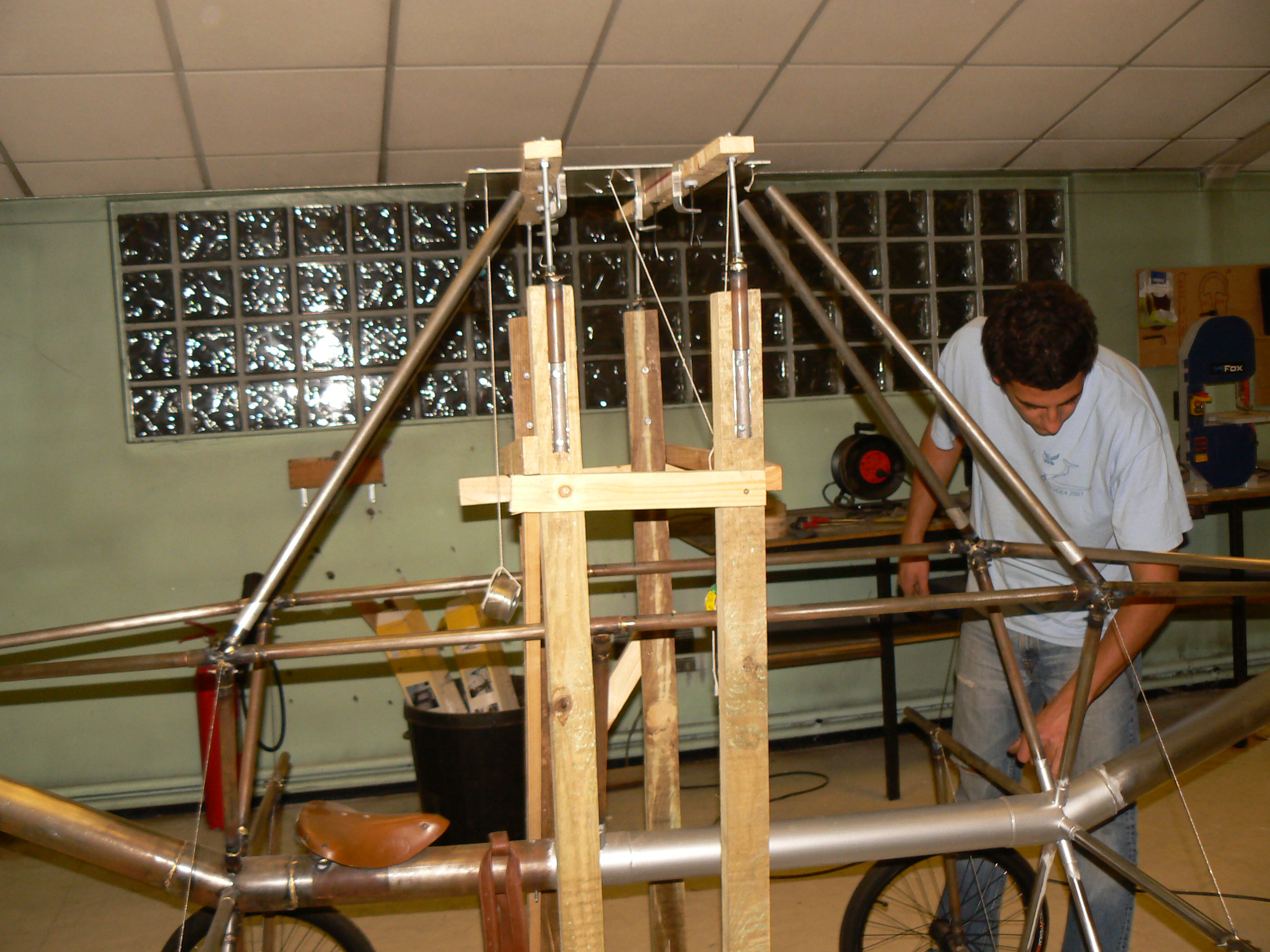

Le dispositif de fixation de la plaque de support poulie en place

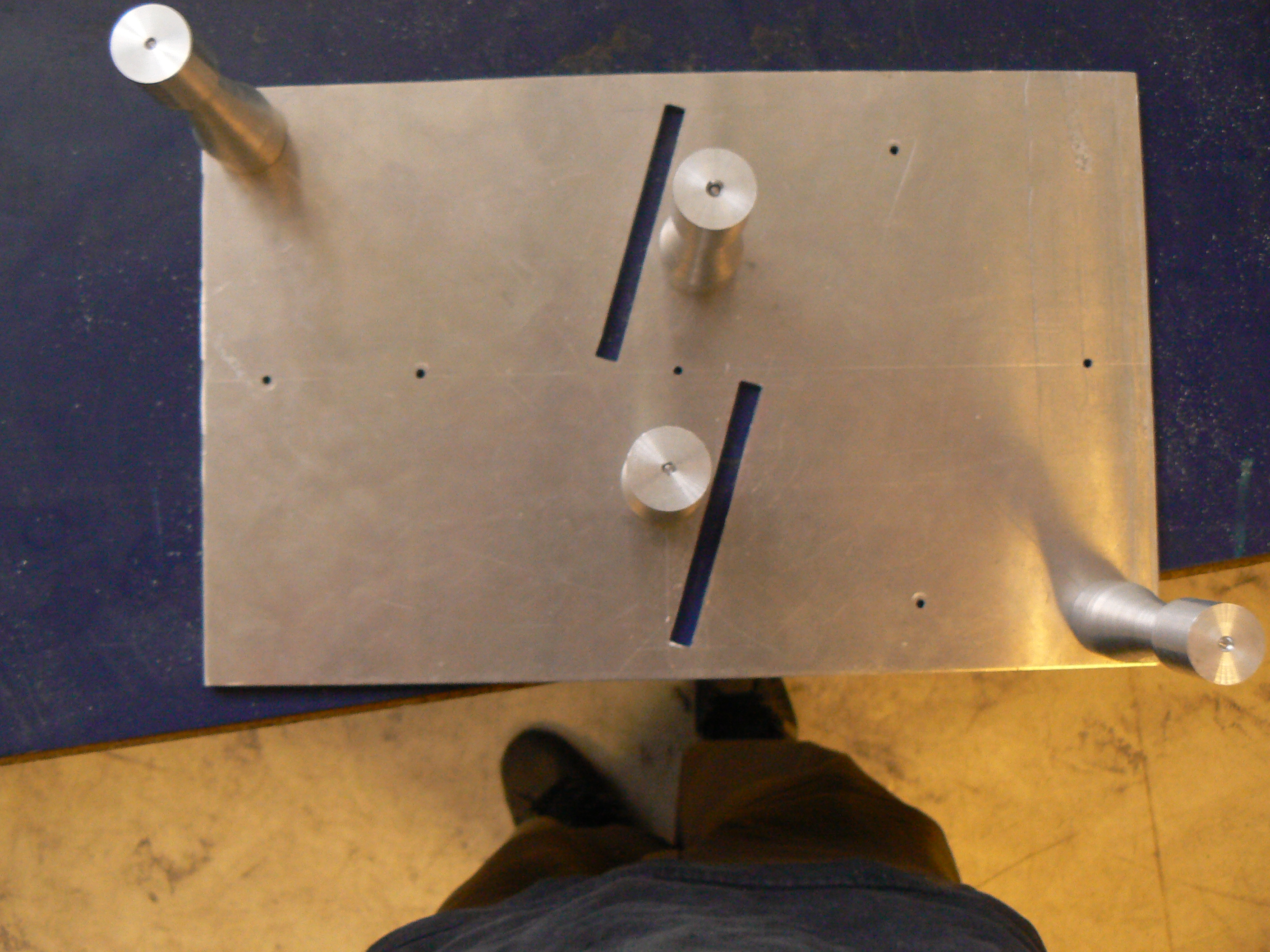

La plaque poulie en cours de construction

La plaque poulie en cours de construction

j

Après des semaines, plaque poulie ENFIN mise en place... Une légère euphorie en découpant le système de mise en place dont on entendra plus parler !!!

Les culasses pour la maquette du moteur... Réalisation en lithographie 3 D à partir d'un modèle Catia... Pas mal non

Les culasses pour la maquette du moteur... Réalisation en lithographie 3 D à partir d'un modèle Catia... Pas mal non

Mise en place définitive du moteur !.JPG

Mise en place définitive du moteur !

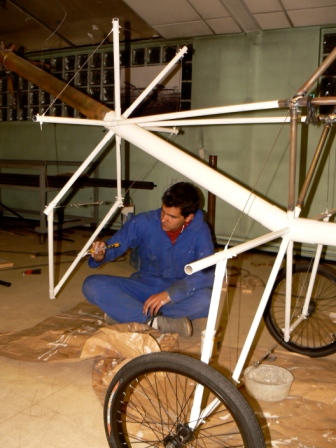

Peinture (au primaire) de la structure

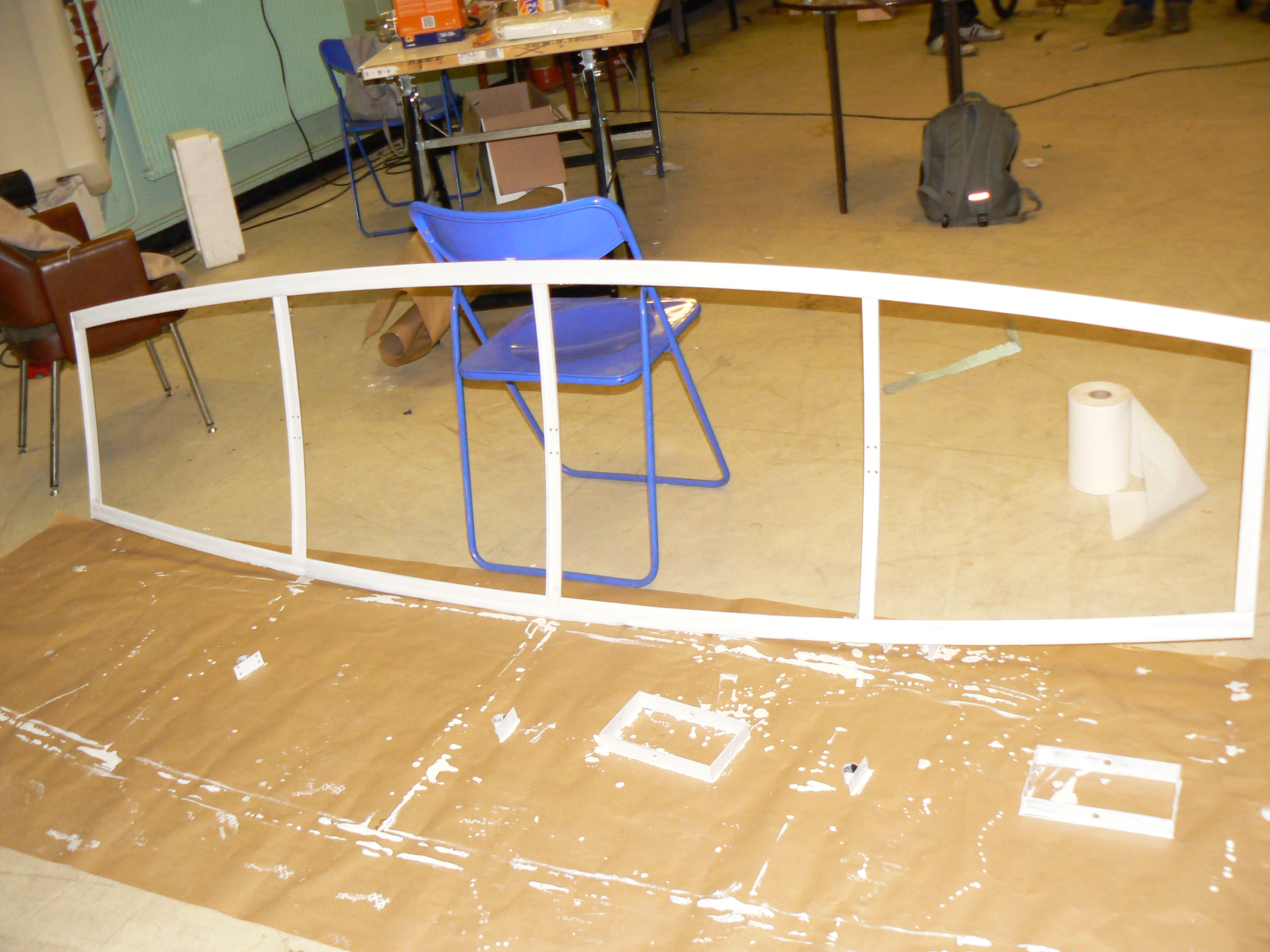

Un plan directeur en peinture

Ivan peint les treillis de plan directeur.JPG

Ivan peint les treillis de plan directeur

Léger accident de peinture...

Léger accident de peinture...

k

Nuit blanche... Début de la dernière journée avant le Bourget...

Gauthier, toujours le sourire après 24h de travail...

Gauthier, toujours le sourire après 24h de travail...

Mise en place des pales sur les rotors (dernière nuit blanche...)

Début de la journée après une nuit blanche, première mise en place de tous les éléments... Un souvenir ancré dans nos mémoire...

Début de la journée après une nuit blanche, première mise en place de tous les éléments... Un souvenir ancré dans nos mémoire...

Première mise en place des rotors...
